360全景環視+4路盲區BSD監測車載終端HD-A360I
適用范圍:商用車輛，大巴車，工程車，部隊車輛等

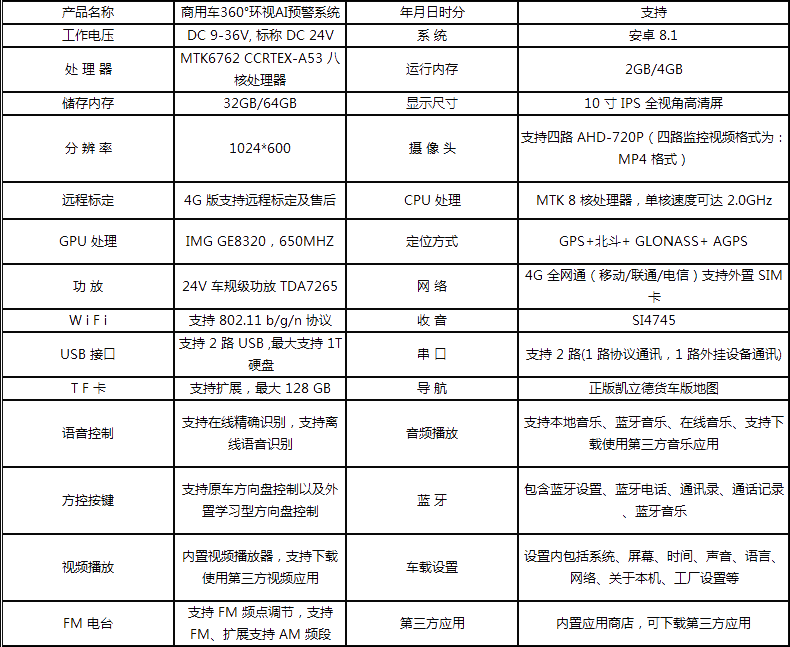

規格參數
產品規格參數
產品說明
產品簡介
本系統是一款針對各類客車、卡車、貨車及其他大型商用車盲區環視預警系統，通過安裝在車身周圍的4個高清廣角攝像頭（前后左右各安裝1個攝像頭），實時采集車身左右各5m、前后各4m超大視野的高清視頻畫面，預覽以3D形式展現出來，最終圖像經過精確算法將畫面畸變校正、圖像拼接融合等處理，合成車身周圍360°鳥瞰全景畫面，將車身周圍實時環境及報警狀態展現在高清顯示屏上，還可以根據不同車速，實現前方及側方提醒功能，通過聲光報警提醒駕駛員注意安全，系統還具有4路高清視頻錄像功能，循環錄像保存在一體機內存卡里，為碰撞、刮蹭等交通事故提供有力證據。
本系統是一款針對各類客車、卡車、貨車及其他大型商用車盲區環視預警系統，通過安裝在車身周圍的4個高清廣角攝像頭（前后左右各安裝1個攝像頭），實時采集車身左右各5m、前后各4m超大視野的高清視頻畫面，預覽以3D形式展現出來，最終圖像經過精確算法將畫面畸變校正、圖像拼接融合等處理，合成車身周圍360°鳥瞰全景畫面，將車身周圍實時環境及報警狀態展現在高清顯示屏上，還可以根據不同車速，實現前方及側方提醒功能，通過聲光報警提醒駕駛員注意安全，系統還具有4路高清視頻錄像功能，循環錄像保存在一體機內存卡里，為碰撞、刮蹭等交通事故提供有力證據。

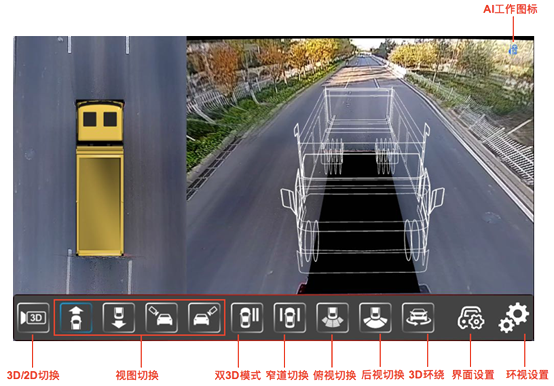

環視界面功能

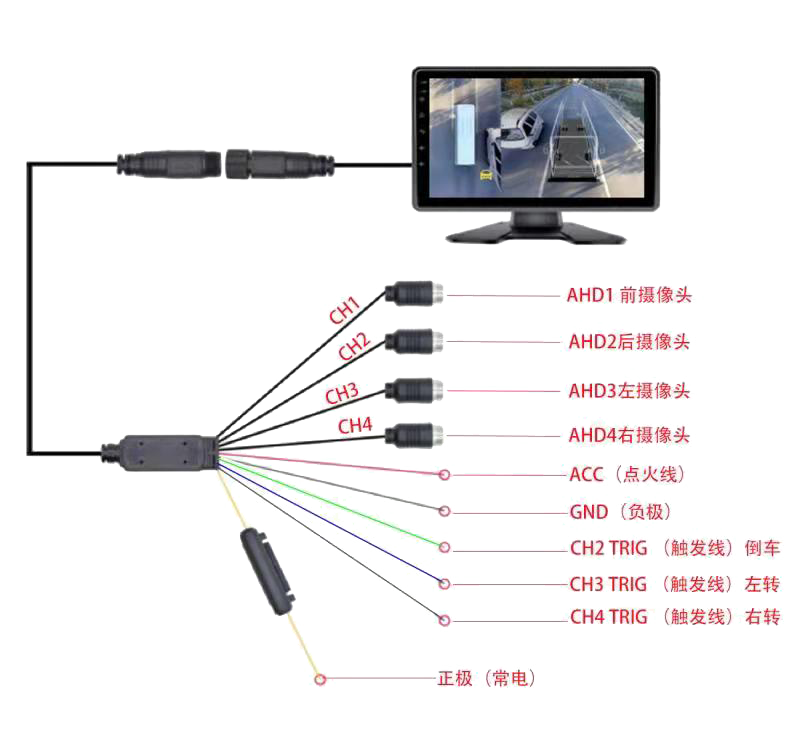

安裝接線圖
電源線：ACC、B+、 GND，分別接對應的保險盒接口;
觸發線：AHD1、AHD2、AHD3、 AHD4分別接對應的9~ 36V的觸發
信號源，如倒車、轉向燈，并且要對應攝像頭轉接線編號，
鏡頭轉接線：按線上的編號接好攝像頭；
標定方式
1、鋪布標定
2、遠程標定
