TK-N9柴油車尾氣排放監控終端
適用范圍:柴油車、新能源車、公交車等
規格參數
終端技術參數 工作電壓：DC9V ～ 36V 工作電流：<60mA ( DC12V )
溫度與濕度：熱帶氣候條件下，-40℃ ～ +80℃，20% ～ 95%
備用電池：3.7V/280mA
外形尺寸：98X86X35mm
存 儲 器：W25W128，16Mbytes
CAN波特率：兩路CAN總線，默認為250bps
通訊模塊參數
工作電壓：DC3.4V～4.5V 峰值電流：1.5A
工作溫度：-40 ～ +85℃
4G全網通支持頻段：
LTE FDD: B1, B3,B5,B8； LTE TDD: B38, B39, B40,B41
WCDMA: B1,B5,B8； TD SCDMA: B34, B39
GSM: B3, B8； CDMA EVDO/ 1x: 800M
產品說明
產品主要功能 1）支持兩路高速CAN總線傳輸和分析，可接入符合GB/T32960協議的國家監控平臺，實現對大氣壓力、輸出扭矩、摩擦扭矩、發動機轉速、發動機燃料流量、NOx傳感器輸出、SCR入口溫度、SCR出口溫度、DPF壓差、進氣量、反應劑余量。
2）采用4G全網通無線網絡，支持遠程實時數據傳輸
3）內置GPS/北斗雙模定位模塊，實現對車輛更精確定位
4）提供并支持兩路RS232串口，可根據客戶要求，對接相應外設
5）盲區補報，可保存15天實時CAN總線數據，存滿循環覆蓋。
6）數據加密功能，支持國密SM2、RSA算法。
7）支持遠程升級，需廠家協助
8）符合GB/T17691、GB/T32960標準要求
9）可匹配各地方尾氣排放監測標準
CAN 功能說明
1）整車工作電壓電源狀態數據采集：總電壓，總電流 放電狀態 SOC
2）蓄電池及單體狀態數據采集： 最高單體電壓 最低單體電壓 最高單體溫度 剩余能量 單體電壓 單體溫度，絕緣電阻
3）電機狀態數據采集： 電機控制器溫度 電機溫度 電機電壓 電機電流 制動踏板行程 加速踏板行程 檔位 電機轉速 車速 里程
4）CAN收發器：速率最高達1Mbit/s 自動熱斷保護 電磁干擾保護 高壓瞬態保護
5）位置傳輸：GPS位置，車輛行駛速度，時間，和CAN數據傳輸?shù)胶笈_，可遠程監控車輛位置
6） 故障報警：當車輛在運行過程中出現故障時，設備將CAN傳輸?shù)墓收洗a解析后，傳輸給后臺，可讓監控人員實時了解并安排合理的解決方案。

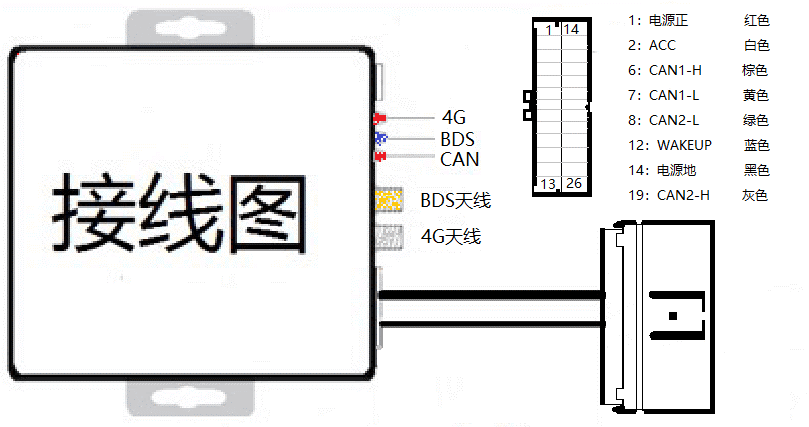

安裝接線圖
