篷布密閉傳感器P13M
適用范圍:渣土車篷布開關，箱車篷布開關
規格參數
1.0 產品規格
認 證：CCC / CE / FCC / RoHS
認 證：CCC / CE / FCC / RoHS
開關形式：NC/常閉型——磁鐵靠近，電路閉合
（NO/常開型，COM轉換型可提供）
動作距離：≥50mm （無干擾測試）
最大電壓：100V DC/AC
最大電流：0.5A
觸點負載：10W
工作溫度：-20~80℃
開關壽命：>100000次
接線方式：550mm 導線連接（380mm裝甲軟管）
外殼材質：鋅合金
顏 色：銀色
包 裝：1套/包，100套/箱（375*295*300mm）
毛 重：24KGS
尺 寸：
尺 寸：
產品說明
2.0 產品功能
篷布密閉傳感器是探測渣土車篷布開關的探測器，由干簧管開關和磁鐵組成。通常當篷布關閉時，開關觸點受到磁鐵磁場影響形成導通狀態；當渣土車篷布被打開時，磁鐵遠離開關，開關觸點斷開，即觸發報警。
3.0 安裝指示
安裝時需要配上安裝支架，將干簧開關用螺絲固定在支架上，用焊接來讓干簧開關固定在渣土車箱的尾端，磁鐵安裝在篷布支架上，延長線由車底盤走到車上駕駛室，并連接車載主機。
磁鐵部分和開關部分應平行對齊，不錯位。
安裝過程中不可敲擊，以避免內部干黃開關損壞。
4.0 警示
篷布密閉傳感器僅用于篷布信號探測，如用于渣土車篷布/掛車篷布，請聯系微斯邁確認技術參數。

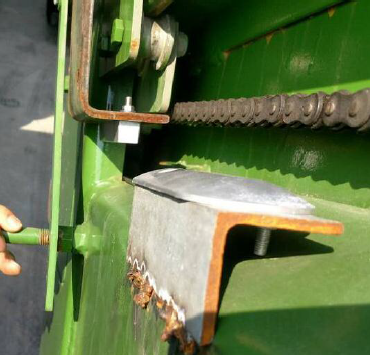

5.0 安裝示意圖
5.0 安裝示意圖
